サーボ送り式ドリリングユニット SELFEEDER DUO SD3(セルフィーダ)
SELFEEDER DUO SD3
1台でドリリングとタッピングを両立するSELFEEDER DUO SD3は、スピンドル組み替えにより、主軸1万回転ドリリング仕様やクーラントスルー仕様への対応が可能です。
最大穴あけ能力……鉄 φ13／アルミ φ18
最大ねじ立て能力…鉄 M10／アルミ M14
能力表 / ドリリング・タッピング併用タイプ
注記：
形式は、ワーク形状、材質、切削性、工具径と材質、回転速度(切削速度)などをもとに選定してください。上表に示す最大穴あけ能力は、ドリル径の2倍の穴あけ深さにおける数値です。ねじ立て能力は、スパイラルタップを使用し、ねじ立て深さがねじ径の1.5倍における数値です。
最大穴あけ能力がチャッキング能力を超える場合は、特殊ツール(段付き)をお客様にてご準備ください。
ご希望の加工内容が能力表の数値を超える場合は、最寄りの営業拠点までお問い合わせください。
スピンドルにはERコレットを採用しています。タップ把握時はタング付コレットER-GBをご使用ください。
下穴とタップの心ズレがあるとタップが早期に破損する恐れがありますので、1軸タッパヘッド仕様を選定してください。
送り軸用サーボモータは保持ブレーキ付です。(形式記号末尾にBを付記)
AL : アルミニウム(ADC12) , FC : 鋳鉄(FC200) , ST : 鋼(S45C)

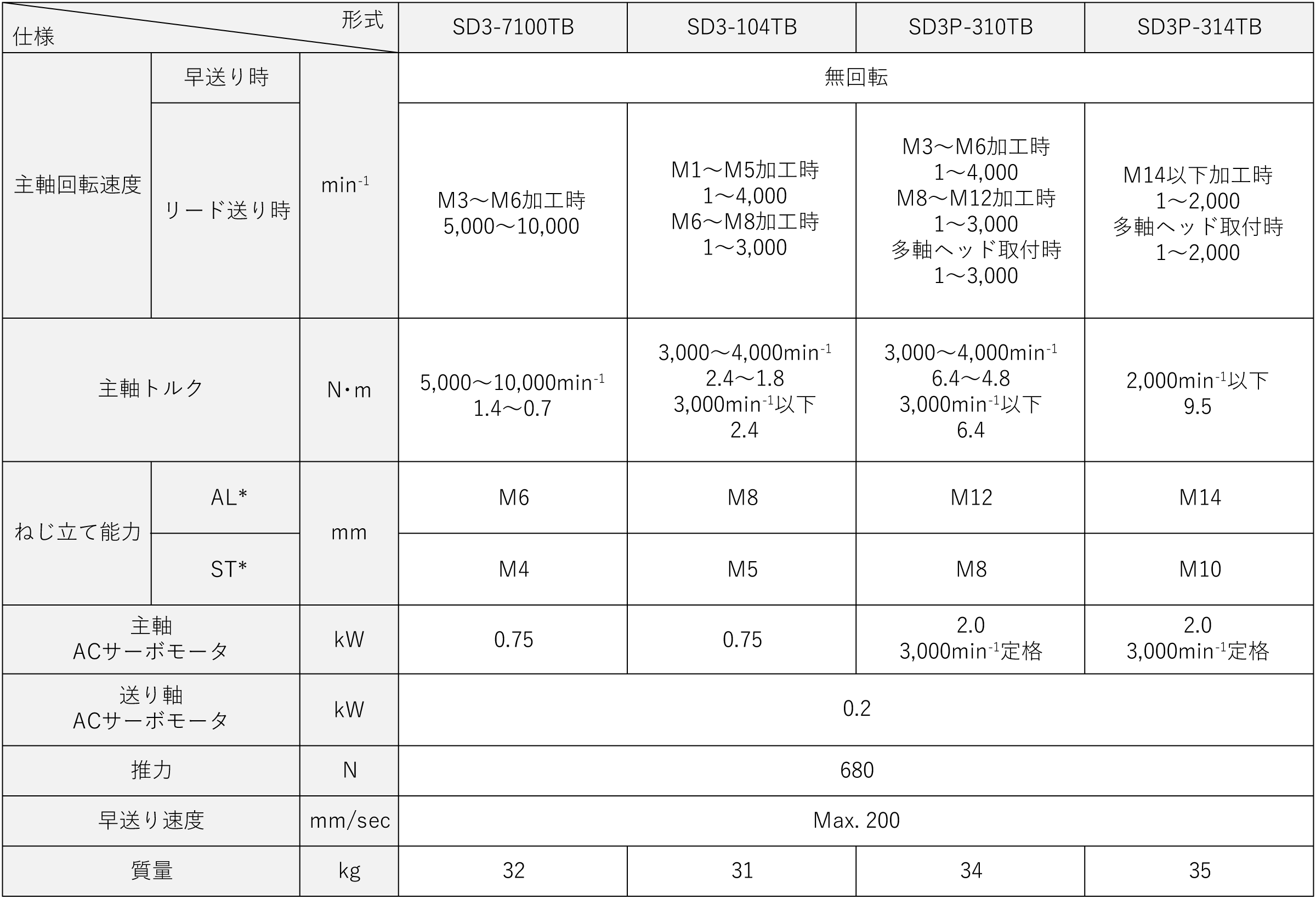

能力表 / タッピング専用タイプ
注記：
形式および回転速度は、ワーク材質、切削性、タップ径と材質、切削速度などをもとに選定してください
ねじ立て能力は、スパイラルタップを使用し、ねじ立て深さがねじ径の1.5倍における数値です。
ご希望の加工内容が能力表の数値を超える場合は、最寄りの営業拠点までお問い合わせください。
スピンドル先端形状やタップ取付け詳細は、1軸タッパヘッド仕様をご確認ください。
送り軸用サーボモータは保持ブレーキ付です。(形式記号末尾にBを付記）)

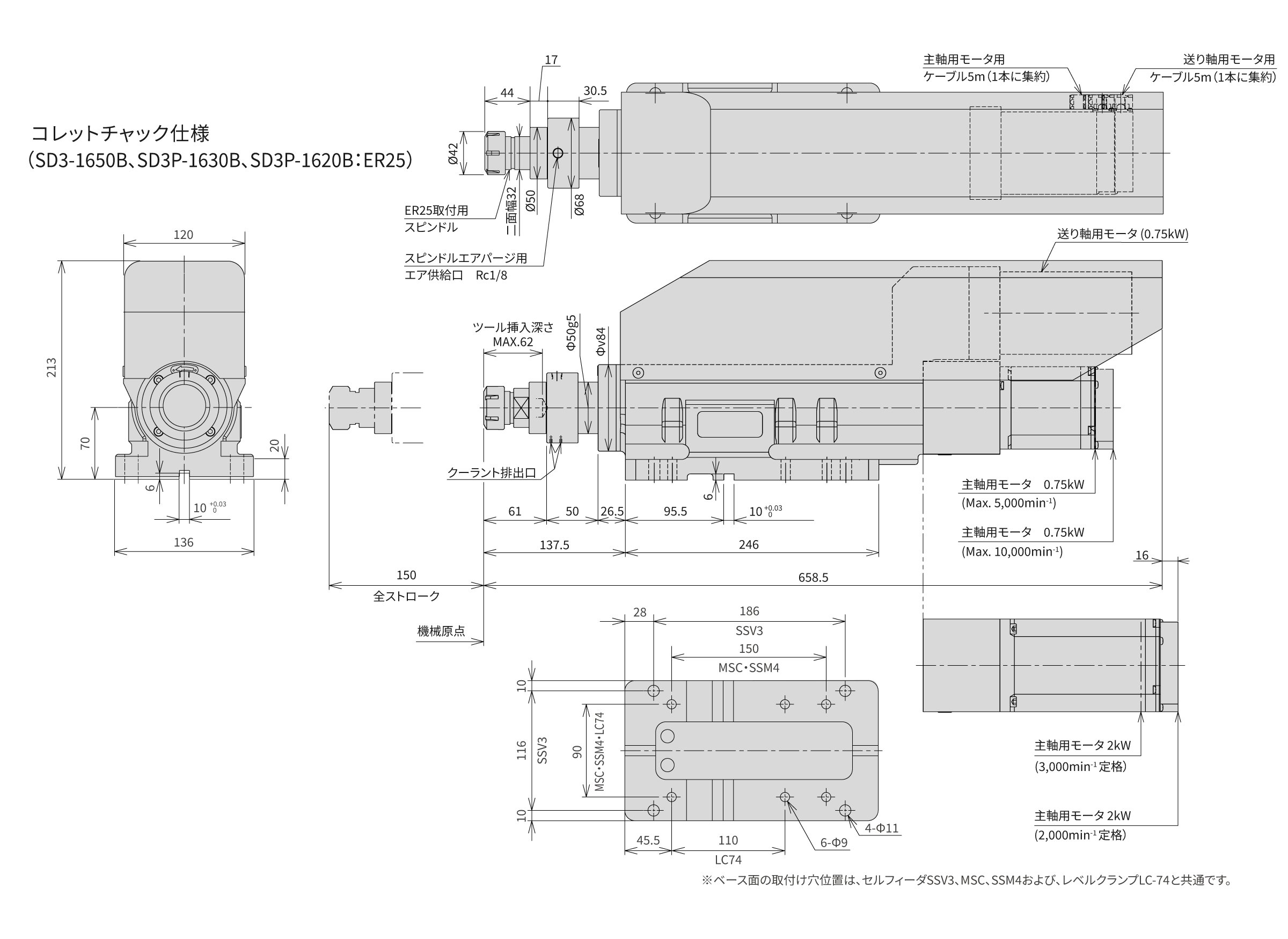

寸法図
スピンドル種類
コレットチャック仕様
アジャスタブル・
スピンドルノーズ仕様
1軸タッパヘッド仕様
※詳細図面はカタログに記載しております。CADデータのダウンロードも可能です。
小型・高精度な量産部品に【1万回転ドリル・タップ仕様】
半導体関係部品や電子機器部品などの小型化・精密化に伴い、精密なドリル・タップ加工が増加しています。
1万回転仕様ドリル・タップは、小型・高精度な量産部品加工に最適です。
特長
ドリル仕様
主軸高速回転による小径深穴加工、超硬ドリル等による高精度な穴あけが可能。
モータスピンドルの交換で加工能力の変更が容易。
タップ仕様
1分間に100穴のタップ加工が可能。 小型・高精度な量産部品の生産効率向上。
主軸に微小伸縮フロート機構内蔵。
タップ回転と送り切り替え時のわずかな誤差を吸収し、ねじ立て精度を向上。
誤差吸収により、工具にかかる切削抵抗が減少し、タップ工具寿命向上。
主要スペック
ドリル仕様
型式 SD3-7100B
回転速度 max.10,000min-1
最大穴あけ能力 アルミφ8.5 鋼φ6.5
タップ仕様
型式 SD3-7100TB
回転速度 max.10,000min-1
最大ねじ立て能力 スパイラルタップ アルミ：M6、鋼：M4
1万回転タップ加工動画
クーラントスルー仕様
刃先冷却性および切りくず排出性を良くすることで生産性を向上させるため、オイルホール付き工具(ドリルやタップ)にも対応する、SELFEEDER DUOクーラントスルー仕様をご用意しました。
特長
刃具折損や摩耗を防ぐことで生産性が向上
オイルホール付ドリルやオイルホール付タップを使用できます。深穴加工やタップ加工に置いて、刃先の冷却と潤滑をしながら加工することで、刃具折損や摩耗を防ぎます。
仕様
クーラント圧 最大5.0MPa
最高回転速度 7,000min-1（SD3）
最高回転速度 6,000min-1（SD4･SD5）
