スパロールSHX/SBX 【高硬度材加工用 通し穴/止まり穴】

「スパロール」は、ローラで金属表面を転圧し、塑性変形によって凹凸を押し均す鏡面仕上げ工具です。材料を削ることなく滑らかな表面に仕上げると同時に、加工硬化や圧縮残留応力の付与によって、耐摩耗性や疲労強度の向上にも貢献します。

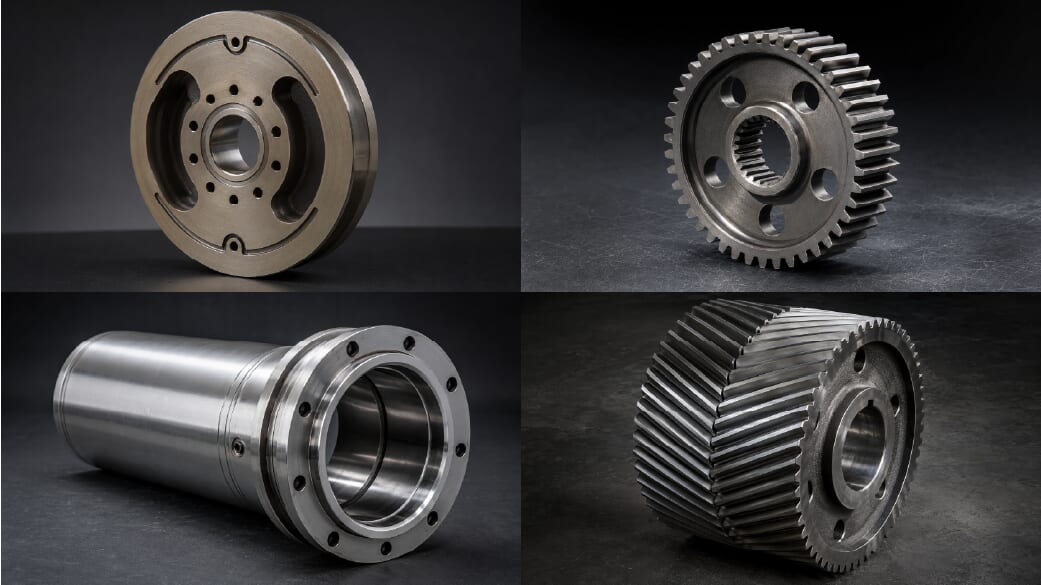

高硬度材対応のSHX／SBXは、熱処理後のHRC40～65のワークに対して、高精度な鏡面仕上げを実現します。SUJ2、SCM415、SCM440、S45C、SKD61など、幅広い材質に適用できます。

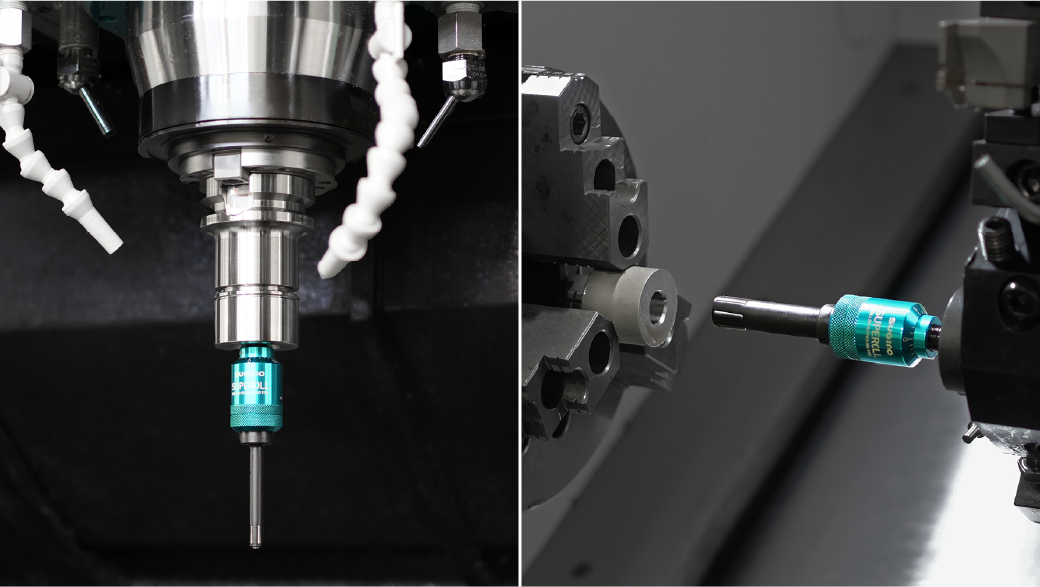

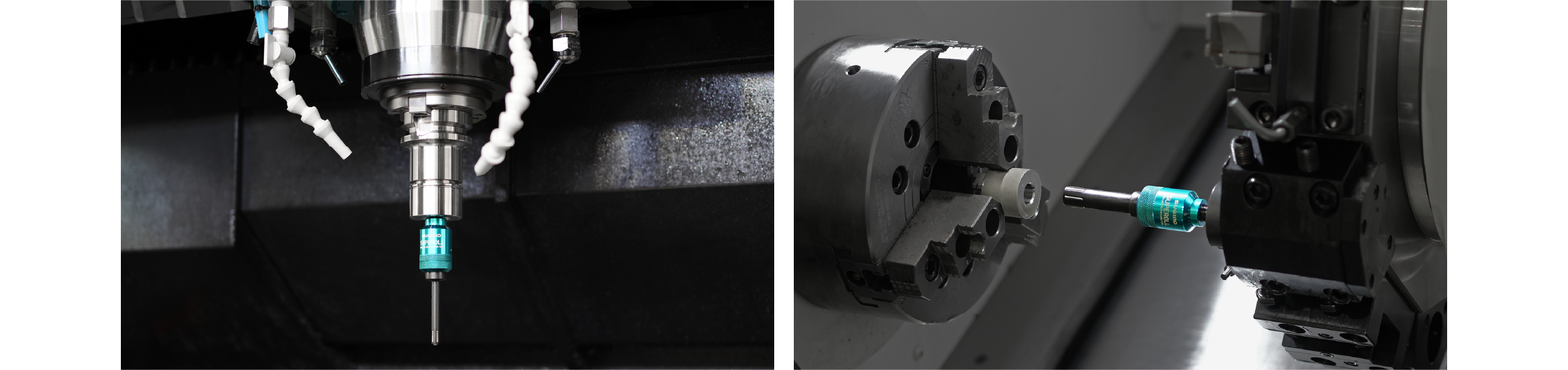

従来、専用設備で行っていた内面研削やホーニングなどの仕上げ工程を、既存の工作機械上で行うことが可能です。加工時間の短縮、専用設備の削減、工程集約により、加工コストの低減と生産性向上に貢献します。

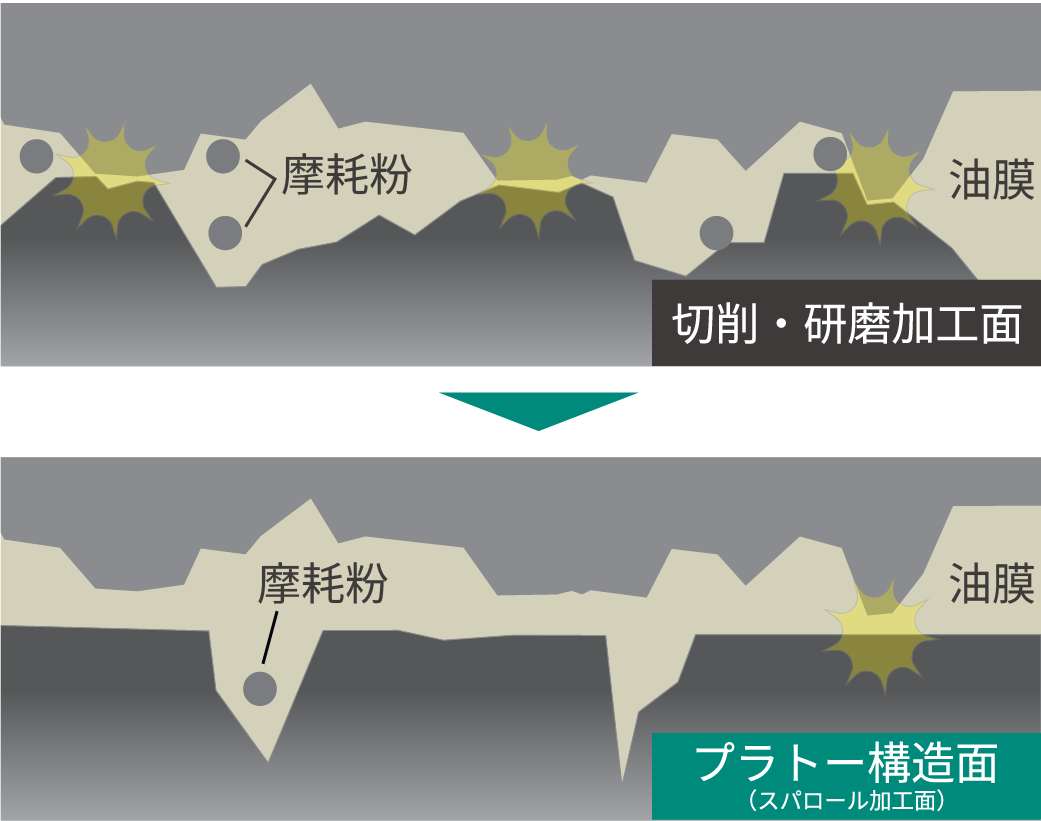

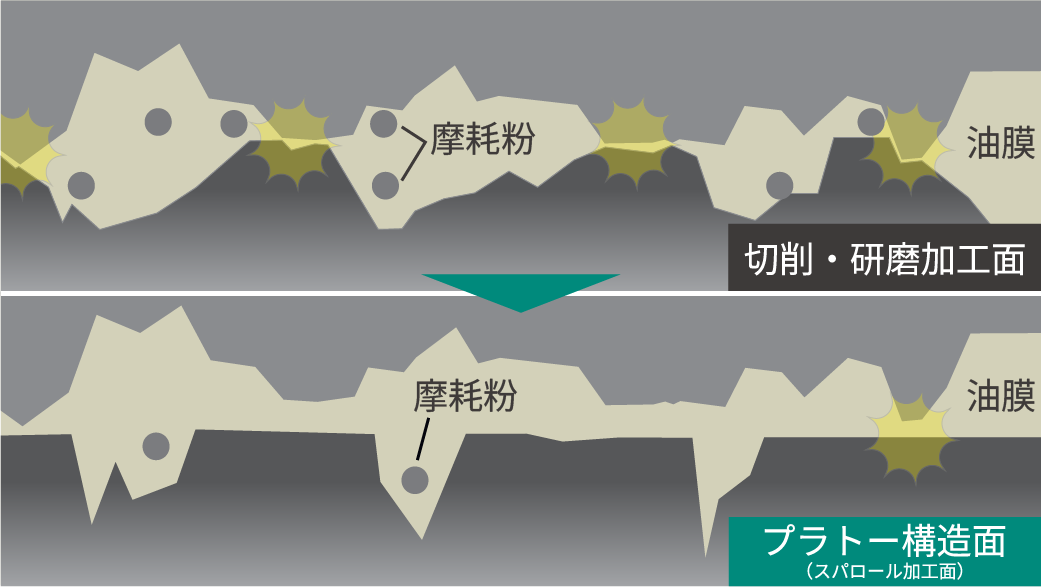

高硬度材の摺動面に、潤滑油を保持し、低摩擦で初期なじみ性に優れた「プラトー構造面」をワンパスで形成します。

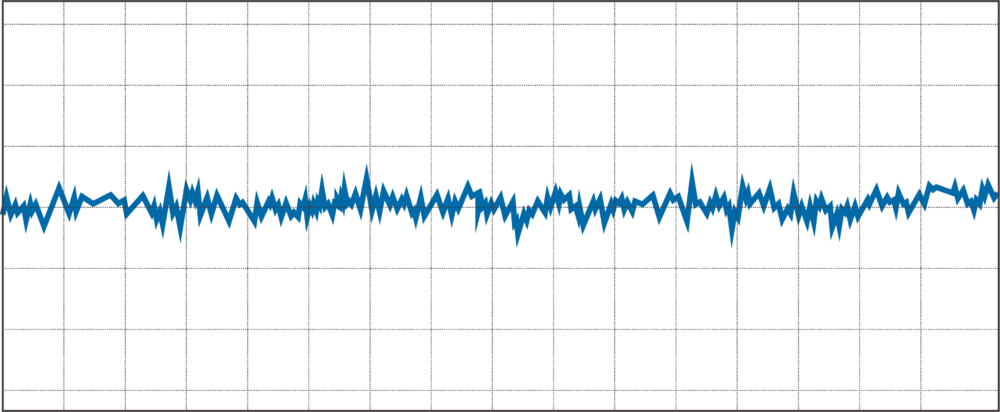

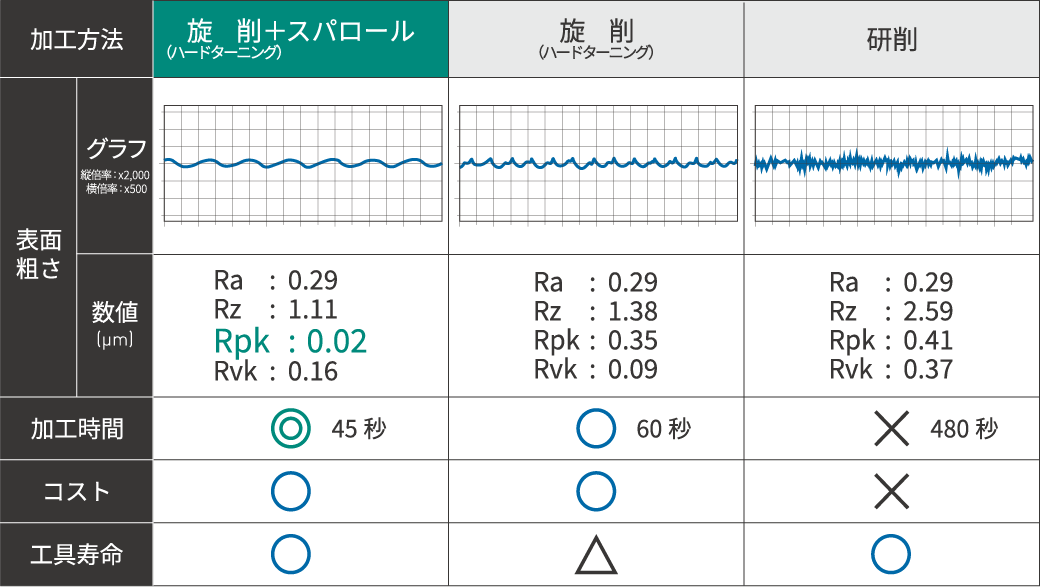

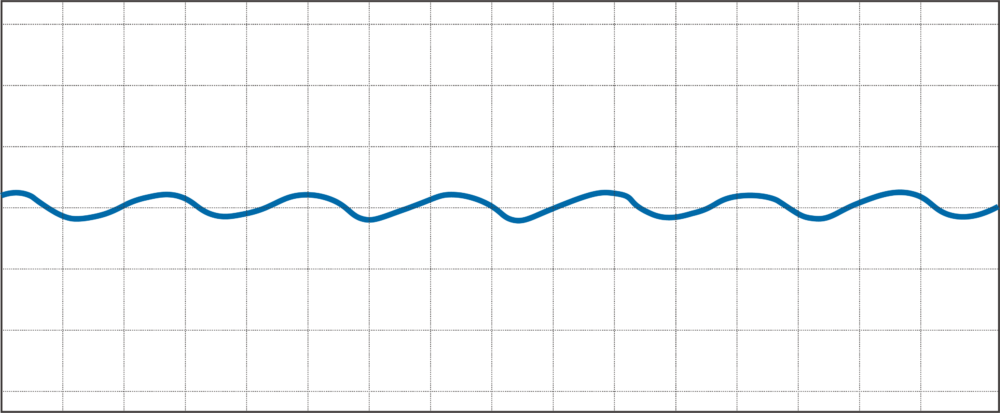

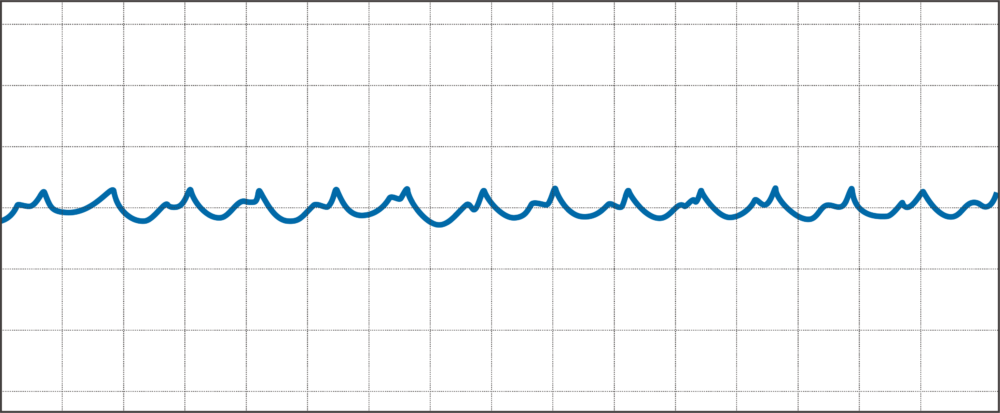

加工時の押付け力を調整することで、ハードターニングによる切削痕の凸部（Rpk値）のみをローラで押し均し、油溜まりとなる微細な凹部（Rvk値）を残します（▶表面粗さ測定結果をチェック）。
これにより、摺動抵抗や初期摩耗を抑える機能性表面を、安定して得ることができます。

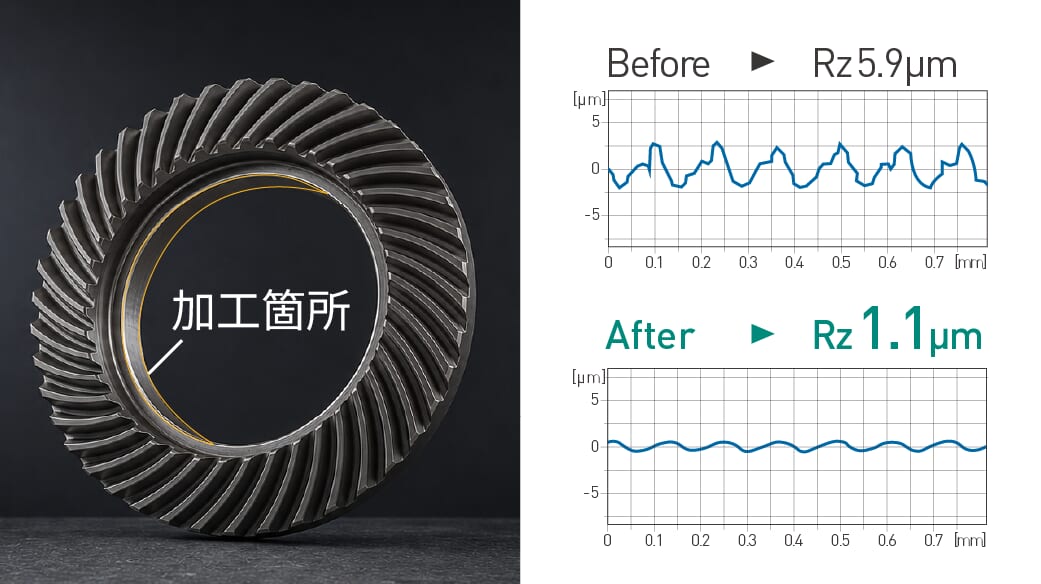

また、高い真円度や円筒度が求められるワークでは、内面研削後の仕上げ工程に本ツールを使用することで、形状精度を維持しながらプラトー構造面を形成できます。従来のプラトーホーニングと比較して、専用設備を必要とせず、既存の工作機械で短時間に加工できるため、工程集約と加工コストの低減が可能です。

さらに、ローラ転圧による加工硬化と圧縮残留応力の付与により、耐摩耗性や疲労強度の向上にも貢献します。
