バリ取り部品洗浄機 JCC 104 HYBRID

最高18,000min^-1のラジアルフローティング機構付き高速スピンドルモーター「BRQ」のJCC専用機種を搭載。切削加工後の根元の厚いバリや鋳造部品に発生するパーティングラインなど、高圧水だけでは除去が難しいバリに対し、高圧水バリ取り後の仕上げとしてBRQを使用することで、バリの根元から削り取ることができます。

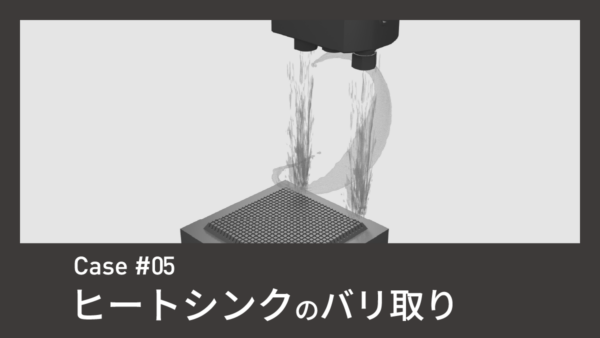

高圧水によるバリ取りでは、交差穴・深穴・段差部といったツールが届かない場所に発生したバリを狙い撃ちして破壊することができます。噴射圧力はNCによって制御し、最高50MPaまで上げることができます。ワーク材質、バリの形状、大きさ等に応じて圧力を調整することで、母材へのダメージを抑えつつ、バリのみを除去することも可能です。

全ての面をバリ取り・洗浄するために新開発した、底面がオープンになっている中空2軸傾斜円テーブルを搭載。
割り出し5軸制御により、取り付け面も含めたワークの全ての面でバリ取りが可能です。

バリ取り工程は手作業で行われていることが多く、多くの時間とコストが必要です。
本機はこれ1台で精度の高いバリ取りと洗浄をまとめて行えるため、自動化・省人化に貢献し、生産性を向上させます。

NC装置で制御するため、使い慣れたGコードで操作可能。ロボットのように複雑な教示や特別なスキル・資格不要で、どなたでもご活用いただけます。

部品洗浄機で最も消費電力が大きい高圧水発生ポンプの動力を最適化し、消費電力を大幅に削減する省エネパッケージ「JCC-eSmart」を標準搭載しています。
