ローラ・バニシングツール(スパロール)の消耗品交換について

スパロールによる加工の精度を維持するためには、ローラやフレームなど消耗部品の交換が必要になります。
内面加工用「スパロール」SH/SBシリーズ
1.ローラの交換
ハウジングナットを左に回してハウジングから外すと、フレームとステムがー体になった状態で外れます。
ローラをフレームの内側から外し、新しいローラと交換します。
注記:
ローラは径の太い方をツール先端側にして組み立ててください。
ローラは必ずセット(1組)で交換してください。新旧のローラが混在していると、
異常摩耗や精度不良の原因となります。
2.フレームの交換
ハウジングナットを左に回して外し、フレームとステムを取出します。フレームとステムの穴にバー材を差込み、左に回すと外れます。(右ねじ)
3.マンドレルの交換
マンドレルはシャンクにねじ込まれています。シャンクを保持し、マンドレルの二方取部を左スパナで左に回すとシャンクからマンドレルが外れます。(右ねじ)

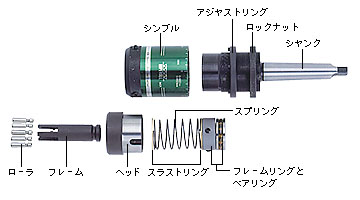

外面加工用「スパロール」SAシリーズ
1.ローラの交換
シンブルのセットスクリュ(3ヶ所)を緩め、ヘッドを外します。
ヘッドを押してスプリングを縮めるとフレームがヘッドから外れますので、ローラが交換できます。
注記 :
ローラは径の太い方をツール先端側にして組み立ててください。
ローラは必ずセット(1組)で交換してください。新旧のローラが混在していると、
異常摩耗や精度不良の原因となります。
2.フレームの交換
シンブルからヘッドを外し、フレームリングを取出します。
フレームリングのセットスクリュ(3ヶ所)を緩めるとフレームが外れます。
3.ヘッドの交換
シンブルのセットスクリュ(3ヶ所)を緩めるとヘッドが外れます。
