ウォータージェット はつりシステム
コンクリートはつり
ウォータージェットはつりシステムは、コンクリート構造物の補修を能率良く行うために開発した画期的なコンクリートはつり工法です。
超高圧水による非接触工法のため無振動、低騒音であり躯体にクラックを発生させることなく、 鉄筋の裏側まできれいにはつることができます。
ウォータージェットによるはつり工法のメリット
無振動、低騒音
ウォータージェットによるはつりは非接触のため無振動、低騒音なはつり工法です。躯体にクラックを発生させることなく、鉄筋の裏側まで高品質にはつることができます。
高品質はつりを実現
超高圧水のみ噴射するため、鉄筋にダメージを与えることなく、脆弱部のみ除去することができます。圧力や流量、送り速度などを変更することで、はつり深さも自由に設定できます。
作業環境の改善可能
粉塵の発生がないため、養生作業が大幅に簡略化でき、作業環境の改善が図れます。
自動化が容易
ウォータージェットによるはつりは非接触工法であり、反力も小さいため、機械化、自動化が容易です。

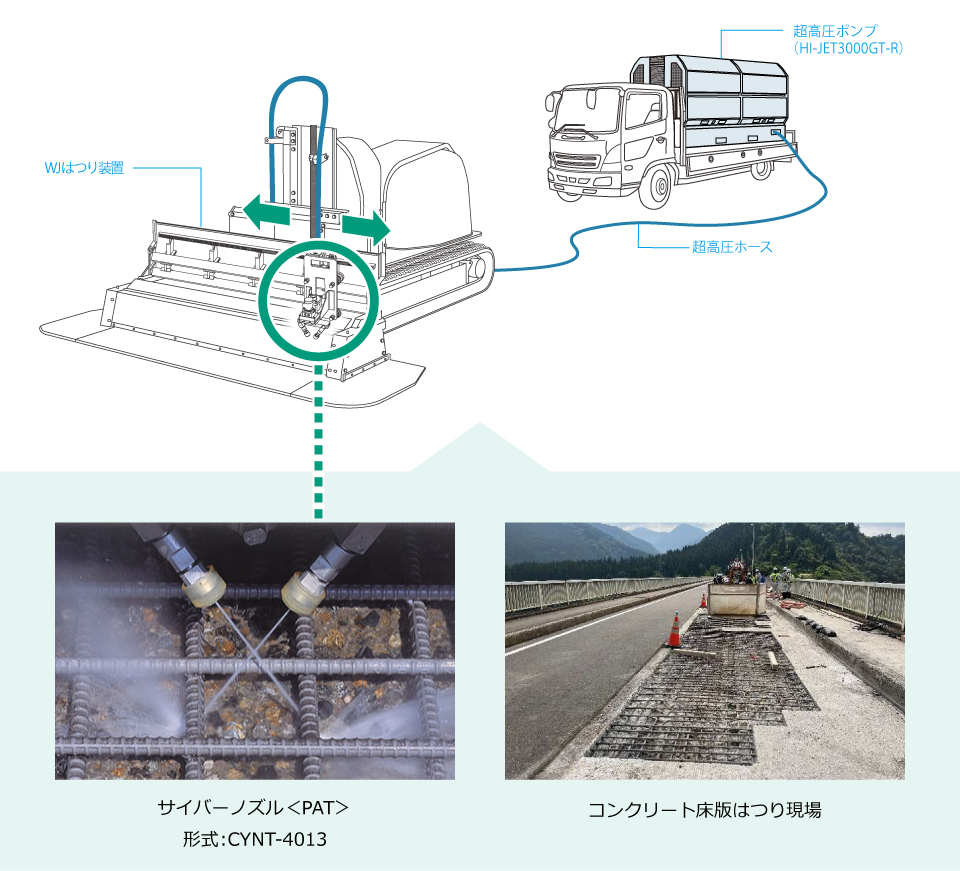

自走装置によるはつり
ハンドガンによるはつり

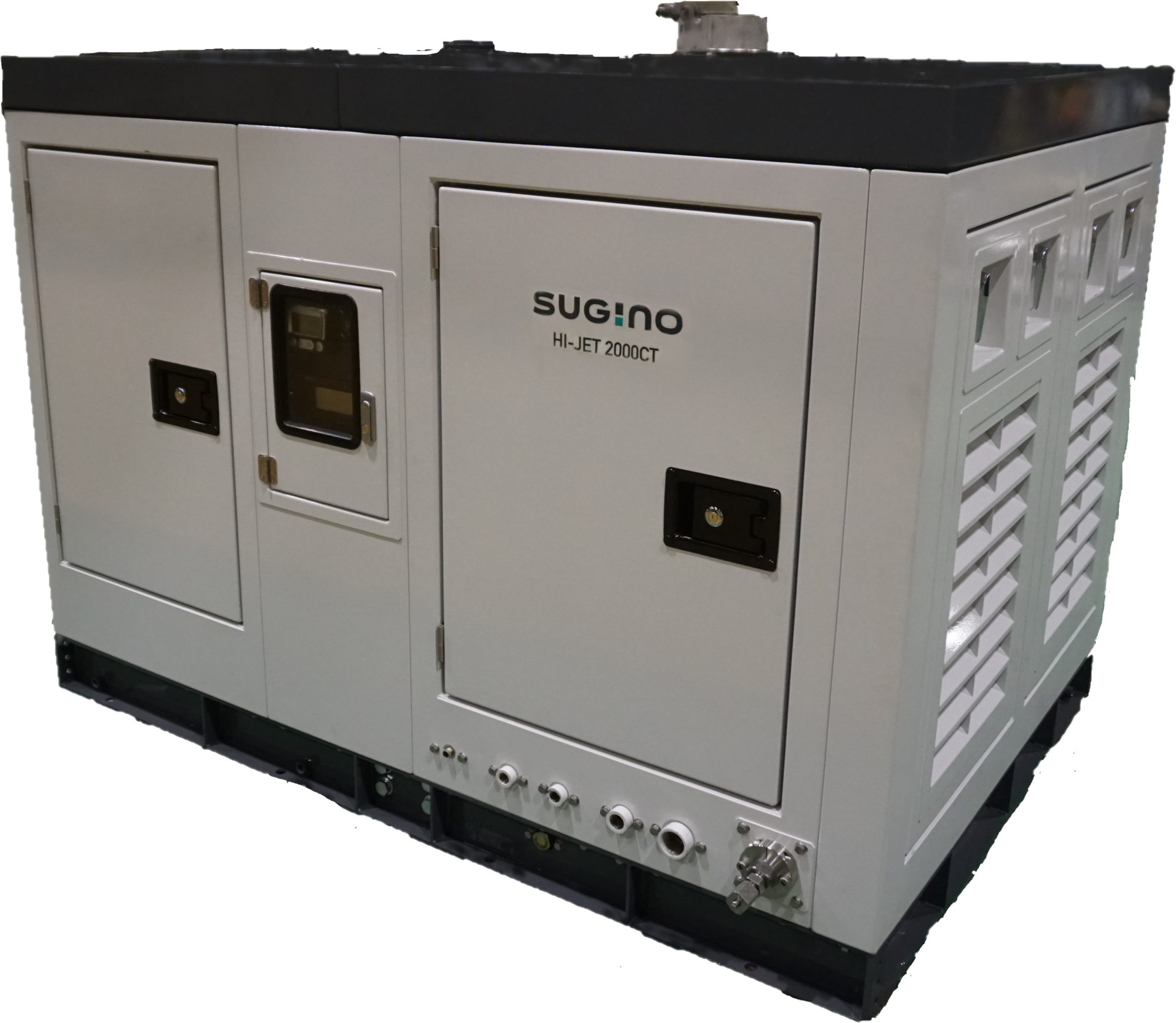

超高圧ポンプ
| 形式 | HI-JET2000CT | HI-JET3000ST | HI-JET3000GT-R | HI-JET3000DT | |||
|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
||||
| JPKE- S0013CT |
GPHE- S0032ST |
GPHE- S4525ST |
JPHE- S2550GT-R |
JPHE- S4545GT-R |
JPHE- S8043GT-R |
JPHE- S5074DT |
|
| 最高 吐出 圧力 |
200MPa | 200MPa | 245MPa | 225MPa | 245MPa | 280MPa | 225MPa |
| 最大 吐出 流量 |
11.5L/min | 28L/min | 22L/min | 45L/min | 40L/min | 32L/min | 67L/min |
| エン ジン 出力 |
55.4kW（連続定格） | 104kW（連続定格） | 224kW（連続定格） | 310kW（連続定格） | |||
| 外観 寸法 |
幅1,850 × 奥行1,300 × 高さ1,600mm |
幅2,800 × 奥行1,600 × 高さ2,070mm |
幅3,750 × 奥行1,850 × 高さ2,050mm |
幅5,200 × 奥行1,920 × 高さ2,300mm |
|||
| 概算 質量 |
1,820kg | 2,550kg | 3,700kg | 7,000kg | |||
| 特長 |
STよりさらに軽量・コンパクト！
・小型トラックに搭載可能。住宅街や狭い道路での作業に最適。
・小型化したポンプヘッドの採用により、優れたメンテナンス性。 |
軽量・コンパクト・低騒音！
・3トントラックに搭載可能で、市街地への持ち運びが容易。
・高い信頼性と実績を誇る、スギノ３連プランジャ式ポンプを搭載。 ・自動運転モードを標準装備。 |
スギノポンプのフラグシップ機!
・折り畳み式ガルウィングカバー採用で、狭いスペースでも全開放を実現。
・従来機（ＧＴ）よりもポンプ全長を400mm短縮してコンパクト化を実現。 ・大型タッチパネル式ディスプレイにより操作し易い。 ・欧州排気ガス５次規制エンジンを搭載。 |
圧倒的なパワー！
・ポンプ2台を搭載。
・超高圧・大流量により工期短縮に貢献。 ・用途に合わせて流量を調整可能 |
|||
